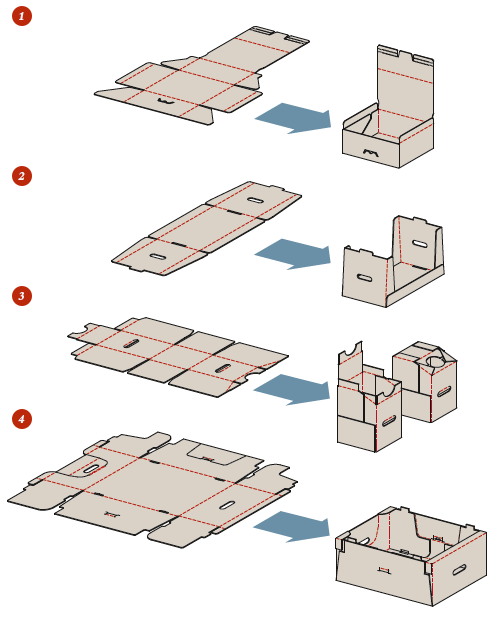

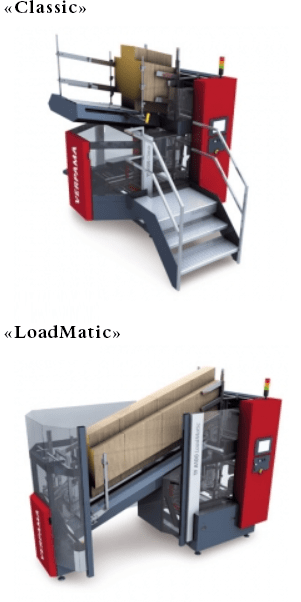

Des boîtes de toutes tailles, pour toujours optimiser l’espace requis. De nombreuses options. Excellente performance et flexibilité maximale. La formeuse de cartons TrayFormer convient au formage de petits et grands cartons de type Tray à partir d’une seule découpe carton. Le TrayFormer est incroyablement polyvalent. Les solutions utilisées ont fait leur preuves depuis des décennies et permettent de produire la gamme de boîtes la plus vaste possible. En raison de l’étendu des formats et des options possibles, p. ex. les supports d’empilement et les replis, le TrayFormer compte parmi les machines les plus compactes adaptées à cet éventail de formats. Le TrayFormer est conçu pour former des cartons de toutes tailles, avec éventuellement des replis et des supports d’empilement. Grâce à sa construction modulaire, aucune limite ne se pose quant à la taille des découpes. Deux modèles de base : « Classic » et « LoadMatic » Outre la variante qui a fait ses preuves depuis des décennies, la « Classic » et son chargement depuis les escaliers, nous avons, pour plus d’autonomie et d’ergonomie, mis au point une variante appelée « LoadMatic ». Celle-ci permet un chargement depuis le sol et une augmentation de la capacité de chargement d’environ 70 %. La « LoadMatic » peut également être ajoutée à certaines machines existantes de Verpama.
Série* | Version | Axes | Possibilité de réglage |
TF S100 | 1 format de base et 1 hauteur | 0 | non |
TF A100 | 1 format de base et plusieurs hauteurs (Eco Tray) | 1 | hauteur uniquement |
TF M400 | Plusieurs formats de base et plusieurs hauteurs | 4 | manuel |
TF A500 | Plusieurs formats de base et plusieurs hauteurs | 5 | automatique |
TF A700 | Plusieurs formats de base et plusieurs hauteurs, avec supports d’empilement | 7 | automatique |
TF A900 | Plusieurs formats de base et plusieurs hauteurs, avec supports d’empilement et une boîte asymétrique | 9 | automatique |
Débit | Jusqu’à 30 boîtes/min. |
Taille maximale des découpes* | Jusqu’à 1200 x 1200 mm |
Qualité du carton | Tous types de cartons ondulés standards |
Capacité de chargement | Magasin des parties de corps : 1400 mm «Classic» Magasin des parties de corps : 2400 mm «LoadMatic» |
Poids | Classic : env. 1600 kg LoadMatic : env. 2000 kg |
Raccordement électrique | 3 x 400VAC 3LNPE 50Hz 16A |
Prise d’air | 6.0 bars (consommation d’env. 5 litres/cycle) |
Commande | Commande PLC Siemens Simatic S7 |
Système de collage à chaud | Robatech ou Nordson |
BabyTray | JuniorTray | TrayFormer | BlissFormer | |
Taille maximale des découpes | Jusqu’à 800 x 800 mm | Jusqu’à 1100 x 1100 mm | Jusqu’à 1200 x 1200 mm | Jusqu’à 1200 x 1200mm |
Dimensions | Longueur : 1680 cm, largeur : 1030 cm, hauteur : 2100 cm | Longueur : 2300 cm, largeur : 1700 cm, hauteur : 2500 cm | Classic- Longueur : 2465 cm, largeur : 2100 cm, Hauteur : 3100 cm Loadmatic – Longueur: 3833 cm, largeur : 2204 cm, hauteur : 3100 cm | Classic – Longueur : 2917 cm, largeur : 2465 cm, hauteur : 3100 cm Loadmatic – Longueur : 3833 cm, largeur : 2204 cm, hauteur : 3100 cm |
Poids | env. 700 kg | env. 1100 kg | Classic – env. 1600 kg LoadMatic – env. 2000 kg | Classic : env. 1800 kg LoadMatic env. 2200 kg |
Capacité de chargement | Magasin des parties de corps : 600 mm | Magasin des parties de corps ; 1300 mm | Classic – Magasin des parties de corps : 1400 mm LoadMatic : Magasin des parties de corps : 2400 mm | Classic – Magasin des parties de corps : 1400 mm LoadMatic : Magasin des parties de corps : 2400 mm Magasin des parties de corps : 1100 mm |
Commandes | Commande PLC Siemens Simatic S7 | Commande PLC Siemens Simatic S7 | Commande PLC Siemens Simatic S7 | Commande PLC Siemens Simatic S7 |
Système de collage à chaud | Robatech ou Nordson | Robatech ou Nordson | Robatech ou Nordson | Robatech ou Nordson |
